T型过滤器

  1、定义
  学名：T型过滤器
  型号：ST型

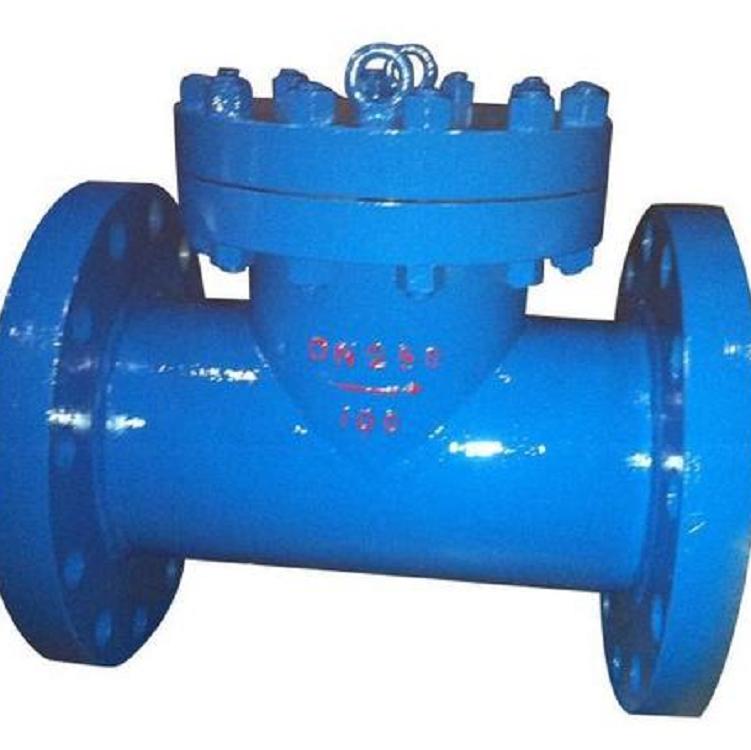

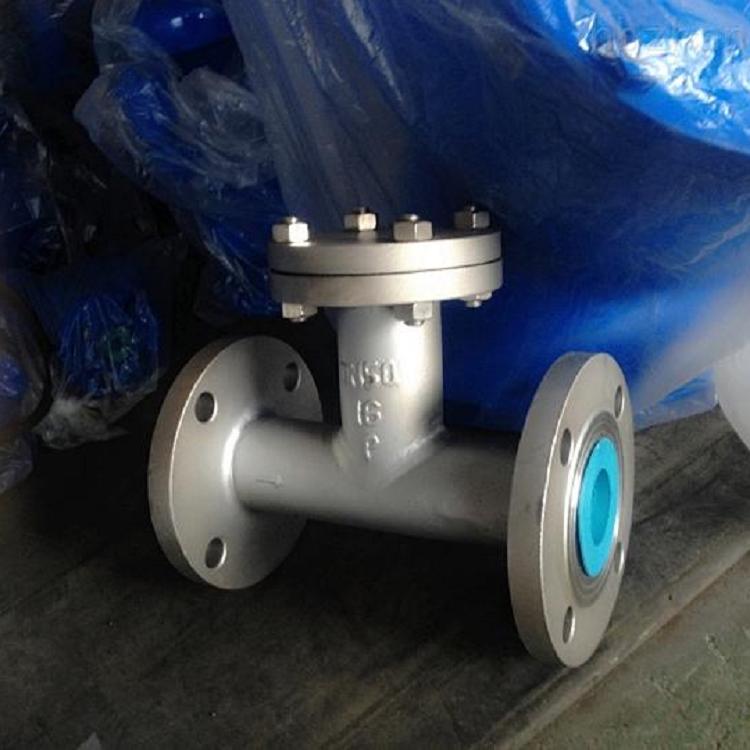

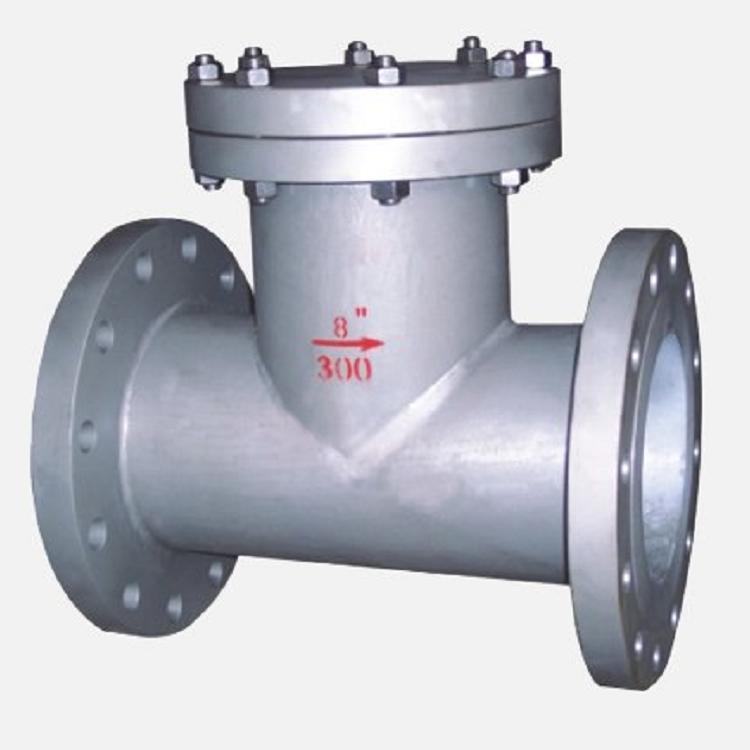

  T型过滤器外形上像字母“T”型，所以我们叫做T型过滤器。T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
  2、一般原则
  1、进出口通径
  原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
  2、公称压力
  按照过滤管路可能出现的最高压力确定过滤器的压力等级。
  3、孔目数的选择
  主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。
  4、过滤器材质
  过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
  5、过滤器阻力损失计算

  水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

  3、技术参数
  1、适合物料；
  a、 化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；
  b、 化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；
  c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；
  d、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等
  2、过滤精度：10-480目（一般通水网为20-40目，通气网为40-100目，通油网为100-480目。）
  3、工作温度：≤90℃
  4、公称通径：DN25—DN600mm
  5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）
  6、法兰标准：GB81-59（也可按用户要求制造）
  7、壳体材质：A3、304、304L、316、316L
  8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶
  4、安装与使用
  T型过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。
  5、订货须知
  1)T型过滤器连接管道的公称通径，法兰标准和压力等级； 如果为异端需注明DN(大端)x DN，(小端)
  2)设计压力(或最大操作压力)；
  3)设计温度(或最大操作温度)；
  4)介质性能：
  5)选用的壳体材质和滤芯的材质；
  6)若有特殊要求请写明：
  7)T过滤器型式；
